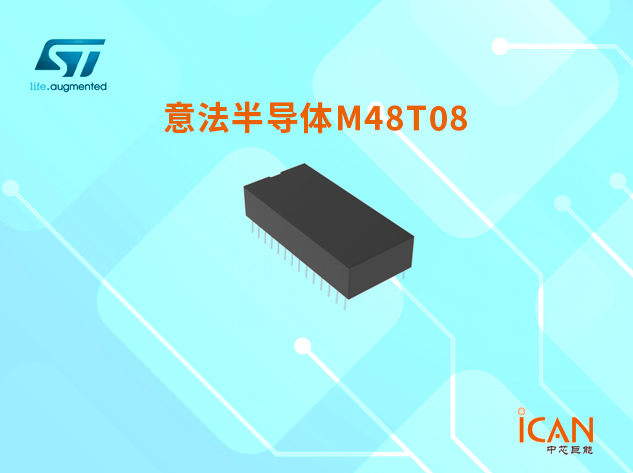

M48T08 TIMEKEEPER? RAM是一款8 K x 8非易失性靜態RAM和實時時鐘，與DS1643在引腳和功能上完全兼容。這款單片芯片提供了兩種特殊封裝，為高度集成的電池備份內存和實時時鐘解決方案提供了支持。M48T08是一款非易失性的芯片，其引腳和功能等同于任何JEDEC標準的8 K x 8 SRAM。該芯片能夠輕松地適配多種ROM、EPROM和EEPROM插槽，具備PROM的非易失性，且無需特殊的寫入時序或?qū)懭氪螖?shù)的限制。

該芯片采用28引腳、600 mil DIP CAPHAT?封裝，其中集成了M48T08硅片、石英晶體和長壽命鋰電池，方便用戶使用。另有28引腳、330 mil SOIC封裝，提供兩端金鍍接觸點，便于與單獨的SNAPHAT?封裝（含電池和晶體）直接連接。這種獨特設計允許SNAPHAT?電池包在表面貼裝工序完成后，安裝在SOIC封裝的頂部，避免因高溫導致電池和晶體損壞。SNAPHAT?封裝設計為防止反向插入。

SOIC和電池/晶體包分開以抗靜電塑料管或帶卷形式發貨。對于28引腳的SOIC，電池/晶體包的零件號為“M4T28-BR12SH”或“M4T32-BR12SH”。

M48T08技術參數詳解

集成超低功耗SRAM、實時時鐘、電源故障控制電路和電池

BYTEWIDE? RAM風格的時鐘訪問

BCD編碼的年份、月份、日期、小時、分鐘和秒

在25°C時，時鐘精度典型為±1分鐘每月

自動電源故障芯片去選及寫保護

寫保護VPFD（電源故障去選電壓）：

M48T08：VCC= 4.75至5.5V；4.5V ≤ VPFD ≤ 4.75V

M48T18/T08Y：VCC= 4.5至5.5V；4.2V ≤ VPFD ≤ 4.5V

軟件控制的時鐘校準，適用于高精度應用

CAPHAT? DIP封裝中自帶電池和晶體

封裝包括28引腳SOIC和SNAPHAT?頂部（需單獨訂購）

SOIC封裝可直接連接Contains battery and crystal的snaphat頂部

與DS1643及JEDEC標準8 K x 8 SRAM引腳和功能兼容

符合RoHS標準

無鉛二級互連

*現貨供應M48T08，最快2小時發貨，一片起訂，滿足您從研發到批量生產的所有大小批量采購需求！

*如需M48T08產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。買到真正的M48T08原裝貨 - 來自全球授權的意法半導體代理商、原廠貨源 - 深圳市中芯巨能電子有限公司

M48T08引腳圖

M48T08可選型號

M48T08-100PC1

M48T08-150PC1

M48T08 TIMEKEEPER? RAM以其卓越的集成度和功能性，是需要非易失性內存和精確時鐘的應用的理想選擇。
