NSG6000作為一款先進的650V電壓功率MOSFET和IGBT半橋柵驅動器，其卓越的性能指標使其成為家電產品和逆變器系統中的理想選擇。這款驅動器不僅集成了多種保護機制以確保電路的安全性和穩定性，還優化了輸入電平兼容性、VS負偏壓能力以及驅動電流特性，為工程師們提供了更加靈活的設計選項。

NSG6000產品概述

NSG6000是一款專為高效能電力電子設備設計的半橋柵驅動器，它能夠承受高達650V的工作電壓，適用于各種高要求的應用場景。該器件內置死區保護和高低側互鎖功能，有效地避免了在切換過程中可能出現的高低側直通現象，從而保障了系統的穩定運行。此外，NSG6000具有強大的VS負偏壓耐受能力，最高可達-9V，即使在惡劣的工作環境下也能保持良好的工作狀態。對于輸入信號，它支持低至3.3V的CMOS或LSTTL邏輯輸出電平，這意味著它可以輕松地與現代微控制器或其他數字控制單元接口連接，極大地簡化了設計過程。

安全特性

安全是NSG6000的核心設計理念之一。除了上述提到的死區時間和高低側互鎖機制外，NSG6000還配備了欠壓鎖定（UVLO）功能。當VCC或VBS電源電壓低于設定閾值時——分別為8.7V/7.7V和8.2V/7.3V——UVLO將自動關閉驅動輸出，防止因低壓導致的元件損壞。這一特性確保了在任何情況下，驅動器及其負載都能得到有效的保護。同時，帶有滯后的UVLO設計可以有效減少電源波動引起的誤觸發，進一步增強了系統的可靠性。

驅動性能

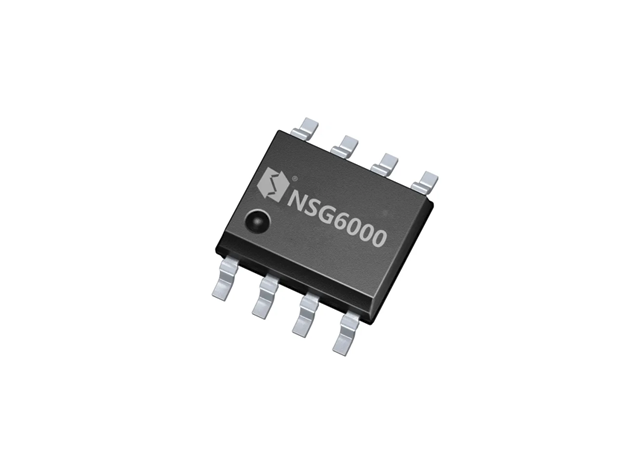

在驅動性能方面，NSG6000表現出色。它能夠提供最大0.6A的拉電流和1A的灌電流，這使得它能夠快速而準確地控制外部功率開關器件的動作，保證了高效的電力轉換效率。這對于需要頻繁進行開關操作的應用來說尤為重要，比如冰箱壓縮機啟動、洗衣機電機調速或者家用空調風扇控制等場合。SOP8的小巧封裝形式不僅節省了PCB空間，而且有助于提高整體系統的集成度。

NSG6000應用領域

憑借其優異的技術參數和全面的安全特性，NSG6000廣泛應用于各類家電產品中，如冰箱、洗衣機和家用空調，這些設備通常需要可靠的電力管理系統來維持正常運作。另外，在新能源領域內，例如光伏逆變器和其他類型的電力變換裝置里，NSG6000同樣展現了它的價值所在。通過精準的驅動控制，它可以協助實現更平穩的能量傳輸，滿足日益增長的環保節能需求。

NSG6000引腳圖

NSG6000功能框圖

如需NSG6000產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
