SGM56101Q（訂購型號:SGM56101QTUP32G/TR）是圣邦微電子一款專為數字音頻系統設計的高性能8通道、32位數模轉換器（DAC），適用于網絡音頻播放器、USB接口音頻DAC以及汽車音頻系統等HIFI音頻應用。代理銷售圣邦微電子旗下全系列IC電子元器件-中芯巨能將為您介紹其技術參數和特性，附引腳圖及框圖。

SGM56101Q技術參詳解

高性能架構與濾波技術

SGM56101Q內部集成了先進的32位數字濾波器，并結合了創新的OSR增強技術，有效優化音頻質量和性能，同時最大限度地減少帶外噪聲并保持低功耗。該器件提供了三種類型的32位數字濾波器，在各種應用場景中讓聲音信號處理更加靈活。支持最高192kHz的PCM輸入，能夠完美再現HIFI音頻源的原聲，滿足HIFI音頻系統對音質的嚴格要求。

電源管理與溫度適應性

通過了AEC-Q100認證，符合汽車應用的嚴苛要求，工作溫度范圍為-40℃至+125℃，使其在極端環境下也能穩定運行。模擬電源AVDD從3.0V至3.6V，數字電源TVDD為2.3V至3.6V，寬電壓范圍增加了應用的靈活性。集成內部LDO進一步優化了電源管理和噪聲處理，確保了高質量的音頻輸出。

音頻性能指標

SGM56101Q具備256倍過采樣功能，確保音頻信號的高精度還原。其總諧波失真加噪聲（THD+N）低至91.5dB，動態范圍（DR）和信噪比（SNR）高達110dB，能夠提供卓越的音頻體驗。每通道支持從0dB至-127dB的全范圍調節，步進為0.5dB，并具備靜音功能。此外，還支持軟靜音功能及多種去加重濾波器選項（32kHz、44.1kHz和48kHz），以滿足不同音頻格式的需求。

多種控制接口與采樣頻率模式

該器件支持MSB/LSB對齊、I2S和TDM音頻接口格式，具備通道獨立的零檢測功能，進一步提升了音頻處理的靈活性。在采樣頻率方面，支持三種模式：正常速度模式（8kHz至48kHz）、雙速模式（48kHz至96kHz）和四速模式（96kHz至192kHz）。典型主時鐘比率分別為：正常速度模式支持256×fS、384×fS、512×fS和768×fS；雙速模式支持128×fS、192×fS和256×fS；四速模式支持128×fS。控制接口支持3線串行接口、I2C總線接口（快速模式：400kHz）和并行接口模式，為系統集成提供了多種選擇。

低功耗與封裝特性

在48kHz采樣率下，SGM56101Q的工作電流僅為31mA，展現了其出色的低功耗特性。采用綠色TQFN-5×5-32FL封裝，不僅符合環保要求，還具備良好的散熱性能和小封裝尺寸，適合在緊湊的空間內實現高性能音頻處理。

SGM56101Q應用領域

SGM56101Q因其卓越的性能成為眾多高保真音頻應用的理想選擇，包括但不限于：

汽車應用：汽車音響系統、CD播放器、耳機

網絡音頻：Audio-Over-IP

專業測量?jī)x器：RCA接收器、超級音頻CD播放器

消費電子：USB DAC、外部放大器

SGM56101Q引腳圖

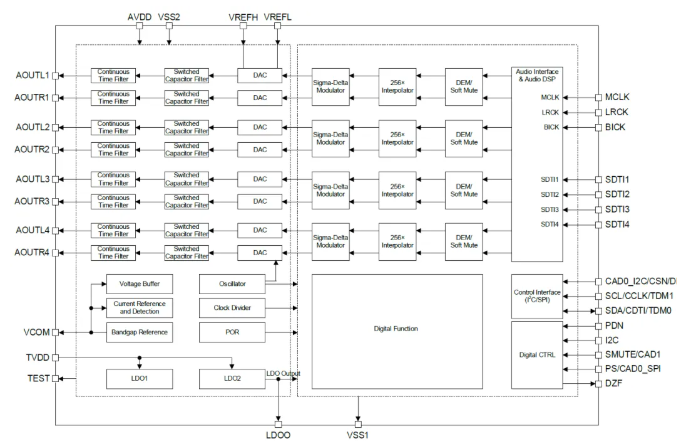

SGM56101Q原理圖

總結而言，SGM56101Q憑借其先進的32位數字濾波器、廣泛的采樣頻率支持、多樣的控制接口以及出色的音頻性能指標，成為高端音頻解決方案中的佼佼者。無論是追求極致音質的發燒友還是需要高性能音頻處理的專業設備制造商，SGM56101Q都能滿足其需求。其廣泛的應用領域也證明了其在不同市場中的強大競爭力。
