SN74LVC1T45DBVR中文簡介

這款 1 位同相總線收發器使用兩個獨立的可配置電源軌。A 端口旨在跟蹤 VCCA。VCCA可接受從 1.65V 到 5.5V 范圍內的任意電源電壓。B 端口旨在跟蹤 VCCB。VCCB可接受從 1.65 至 5.5V 間的任一電源電壓值。這可實現 1.8V，2.5V，3.3V和 5V 電壓節點間的通用低壓雙向轉換。

SN74LVC1T45DBVR旨在實現兩條數據總線間的異步通信。方向控制 (DIR) 輸入的邏輯電平將會激活 B 端口或 A 端口輸出。當 B 端口輸出被激活時，此器件將數據從 A 總線發送到 B 總線，而當 A 端口輸出被激活時，此器件將數據從 B 總線發送到 A 總線。A 端口和 B 端口上的輸入電路一直處于激活狀態并且必須施加一個邏輯高或低電平，從而防止過大的 ICC 和 ICCZ。

SN74LVC1T45DBVR旨在實現通過 VCCA 對 DIR 輸入電路供電。該器件完全符合使用 Ioff 的部分斷電應用的規范要求。Ioff 電路禁用輸出，從而可防止其斷電時破壞性電流從該器件回流。VCC 隔離特性可確保 VCC 中的任何一個是否接地，然后兩個端口都處于高阻抗狀態。

NanoFree 封裝技術是 IC 封裝概念的一項重大突破，它將硅晶片用作封裝。

SN74LVC1T45DBVR特性

ESD 保護性能超過 JESD 22 規范要求

2000V 人體放電模型 (A114-A)

200V 機器放電模型 (A115-A)

1000V 帶電器件模型 (C101)

采用德州儀器 (TI) NanoFree? 封裝

完全可配置的雙軌設計，支持各個端口在 1.65V 至 5.5V 的整個電源電壓范圍內運行

VCC 隔離特性 – 如果任何一個 VCC 輸入接地 (GND)，則兩個端口均處于高阻抗狀態

以 VCCA 為基準的 DIR 輸入電路

低功耗，ICC 最大值為 4μA

電壓為 3.3V 時，輸出驅動為 ±24mA

Ioff 支持局部斷電模式運行

最大數據速率

420Mbps（3.3V 至 5V 轉換）

210Mbps（轉換至 3.3 V）

140Mbps（轉換至 2.5 V）

75Mbps（轉換至 1.8 V）

閂鎖性能超過 100mA，符合 JESD 78 II 類規范

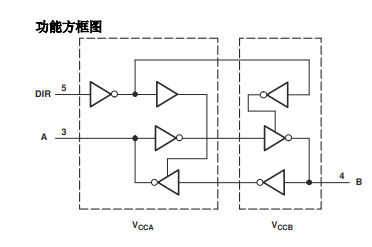

SN74LVC1T45DBVR功能方框圖

SN74LVC1T45DBVR引腳圖
