德州儀器（TI）UCC27311A(訂購型號：UCC27311ADRCR)是一款專為半橋或同步降壓配置設計的高效柵極驅動器，適用于驅動兩個N溝道MOSFET。該器件以其強大的電流驅動能力和對負瞬態電壓的耐受性而著稱，確保了在大功率應用中的可靠性和低開關損耗。代理銷售德州儀器（TI）旗下全系列IC電子元器件-中芯巨能為您提供德州儀器UCC27311A參數及引腳圖。

UCC27311A參數詳解

強大的驅動性能與快速響應

UCC27311A能夠提供高達3.7A的峰值拉電流和4.5A的峰值灌電流，使得它可以在驅動高功率MOSFET的同時，有效減少米勒平坦區內的開關損耗。其典型傳播延遲時間為20ns，當負載為1000pF時，上升時間和下降時間分別僅為7.2ns和5.5ns，這保證了快速且精確的開關控制。此外，高低側驅動器之間的開通和關斷時間差僅為4ns，確保了出色的延遲匹配性能。

寬廣的工作范圍與保護特性

這款柵極驅動器支持從8V到17V的輸入電源電壓工作范圍，絕對最大值可達20V，并內置欠壓鎖定（UVLO）功能，在驅動電壓低于設定閾值時自動將輸出設為低電平，以保護電路安全。HS引腳可承受最高-(28-VDD)V的短暫負瞬態電壓（< 100ns脈沖），有效避免了由寄生電感和雜散電容引起的潛在損害。同時，輸入引腳能夠容忍-10V至+20V的絕對最大額定電壓，不受電源電壓影響，兼容TTL邏輯電平。

簡化的外圍設計與可靠性增強

為了簡化系統設計，UCC27311A集成了一個額定電壓為120V的自舉二極管，消除了對外部分立式自舉二極管的需求。此外，HB引腳上的絕對最大電壓為120V，進一步增強了系統的魯棒性。當器件處于禁用狀態時，電流消耗極低，典型值僅為3μA，有助于節省能源。而且，UCC27311A能夠在-40°C至+150°C的結溫范圍內穩定工作，適應各種惡劣環境條件。

UCC27311A應用領域

太陽能電源優化器和微型逆變器

電信和商用電源

在線和離線UPS

儲能系統

電池測試設備

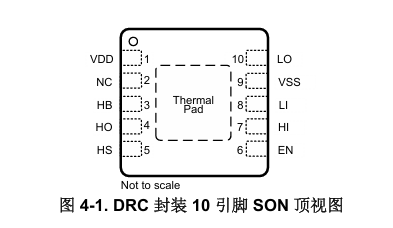

UCC27311A引腳圖
