瑞薩RZ/G3S MPU：實現工業物聯網網關的高性能與高安全性

來源：瑞薩官網| 發布日期：2024-06-16 14:00:02 瀏覽量：

隨著工業物聯網技術的快速發展，數以億計的嵌入式設備實現了無縫互聯，構建起宏大的物聯網生態系統。在這個龐大的網絡中，網關作為連接設備與網絡的核心樞紐，扮演著至關重要的角色。為了滿足市場對于高性能、高安全性以及高靈活性的工業網關需求，瑞薩推出了基于Arm? Cortex?-A55（1.1GHz）和雙Cortex?-M33（250MHz）MPU的SOM（系統模塊）方案，旨在加速物聯網應用的開發進程，并降低其設計風險。

方案概述

該方案由一個多功能OSM載板和一個兼容的OSM模塊組成，核心在于搭載的RZ/G3S MPU。該MPU采用一顆最高工作頻率為1.1GHz的Arm? Cortex?-A55內核作為主CPU，輔以兩個工作頻率為250MHz的Cortex-M33內核作為副CPU。用戶可將MPU的工作負載合理分配至副CPU，使設備能夠高效地處理傳感器數據接收、系統功能控制以及電源系統管理等任務。此外，RZ/G3S還支持低功耗模式和PCI Express接口，可輕松實現與5G無線模塊的高速連接。在安全性方面，該產品具備篡改檢測等增強型安全功能，有效保障數據的安全性。

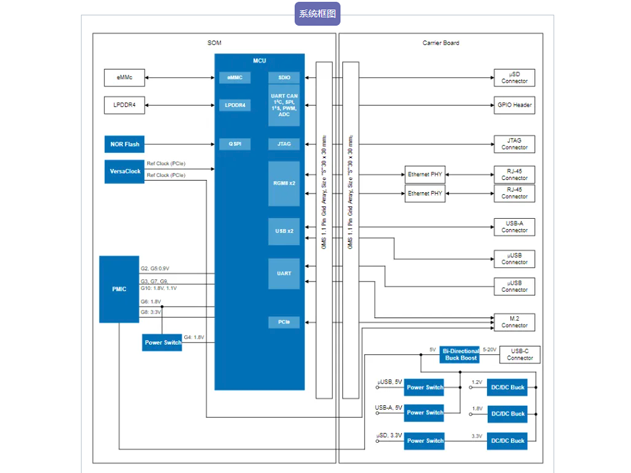

方案系統框圖

瑞薩RZ/G3S MPU：實現工業物聯網網關的高性能與高安全性

電源設計

在電源方面，載板部分搭載了ISL81401同步降壓-升壓控制器、兩個SLG59H1341C負載開關、ISL80015降壓穩壓器以及一個SLG59M1557V負載開關和RAA210030電源模塊。ISL81401作為一款雙向的四開關同步升降壓控制器，支持峰值和平均電流檢測。其采用獨特的升降壓控制算法，內置多種保護電路，確保雙向操作的穩定性。

供電方案

MPU的供電方案采用了DA9063L多通道電源管理IC搭配SLG59M1557V負載開關，為整個系統提供穩定的電源。DA9063L內置六個DC/DC降壓轉換器，可提供高達12A的總電流。同時，通過自動選擇脈沖頻率調制（PFM）或脈寬調制（PWM）模式，可在寬負載范圍內實現高效率。

功能擴展

此外，方案集成了AT25QL128A閃存和5L35023可編程時鐘，為系統模塊提供支持。AT25QL128A專為低壓系統設計，可用于存儲標準代碼和數據。而5L35023則是VersaClock可編程時鐘發生器，具有多達5個頻率輸出的特性，可根據應用需求進行功耗性能優化。

通過以上設計和集成，瑞薩RZ/G3S MPU為工業物聯網網關提供了高性能、高安全性和高靈活性的解決方案，促進了工業物聯網技術的不斷演進和發展。如需RZ/G3S系列產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
