在電源設計領域，控制回路對于確保輸出電壓穩定至關重要。其設計目的在于當輸入電壓或負載瞬態發生變化時，盡可能減少控制輸出電壓與設定值之間的偏差。其中，一個關鍵因素是輸出電容大小與開關穩壓器IC響應速度之間的關系。如果回路響應足夠迅速，則可以使用較小的輸出電容，同時保持輸出電壓在允許范圍內。因此，優化開關穩壓器的響應速度不僅能夠降低系統成本，還能減少電路所需的空間。

大多數開關穩壓器IC都配備了一個稱為ITH或VC的補償引腳，用于調整控制回路。通過精心挑選電阻和電容值，可以在控制回路的傳遞函數中引入極點和零點，以確保最佳動態性能和高穩定性。然而，如何選擇這些補償元件呢？以下是三種常用的方法：

方法一：手動計算

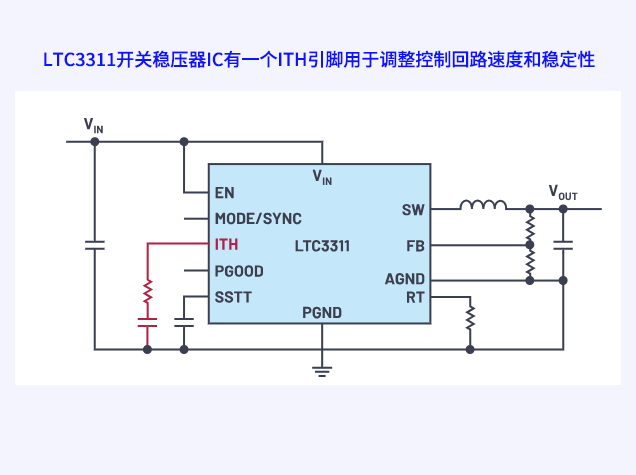

第一種方法涉及根據開關穩壓器IC數據手冊提供的公式進行手動計算。例如，在圖1所示的LTC3311 IC及其ITH引腳配置中，基于選定的功率級提出了穩定化概念。這種方法要求工程師詳細理解并應用數據手冊中的理論知識來計算出合適的補償元件參數。

方法二：使用設計工具

第二種方法則是利用設計工具如LTPowerCAD?來進行外部元件的計算。該工具提供了對控制回路響應更深入的理解，包括波特圖形式的控制回路響應以及輸出電壓對負載瞬變反應的時間域表現。通過這種方式，可以方便地調整ITH設置，找到最優配置。值得注意的是，正如歌德所說：“所有理論都是灰色的”，實際操作前還需考慮并驗證寄生元件的影響。這通常涉及將選定的補償元件連接至ITH引腳，并執行負載瞬態測試以確認VOUT變化是否符合要求且轉換器工作穩定。

方法三：使用預配置RC網絡

第三種方法則更加直觀高效，即使用預配置的RC網絡，比如ADI公司的LB013A板。這種小型電路板集成了可切換和可調的RC網絡，使得總電容和電阻值可以通過簡單的開關操作和旋轉電位計輕松改變。這種方法無需復雜的焊接過程即可實時優化補償設置，特別是在進行負載瞬態測試期間，極大地提高了效率。

總之，無論是采用手動計算、借助設計工具還是利用預配置的RC網絡，上述三種方法都能夠有效地幫助工程師優化開關穩壓器的補償設計，從而實現電源系統的高效穩定運行。每種方法都有其適用場景和優勢，工程師可以根據具體需求選擇最適合自己的方案。通過合理的補償設計，不僅可以提升電源的整體性能，還能夠顯著減少開發時間和成本，加速產品上市進程。
