在當今的電子電路設計領域，為了實現不同電路間的隔離或分離，工程師們常常依賴一種名為緩沖器的特殊器件。這種單位增益放大器以其極高的輸入電阻和極低的輸出電阻特性而著稱，使其可以模擬為一個增益為1的壓控電壓源。這意味著輸入電壓（VIN）幾乎等于輸出電壓（VOUT），且由于其接近無限大的輸入電阻，不會對前級電路造成負載效應。理想情況下，緩沖器的輸出電阻近乎為零，因此輸出電壓對于負載電阻的變化不敏感。
將單位增益緩沖器置于數模轉換器(DAC)與負載之間，是一種有效解決負載效應問題的方法。然而，在增加單位增益緩沖器時，必須注意不要影響系統的精度和性能，特別是需要考慮由此帶來的噪聲增量。這包括計算緩沖器的輸入電壓噪聲密度(en)、輸入電流噪聲密度(in)，以及器件輸入帶寬(f)等因素的影響。
AD8244作為一款四通道JFET輸入單位增益緩沖器，展現了這一領域的最新進展。該器件具有極其優秀的性能指標，如最大偏置電流僅為2pA，幾乎為零的電流噪聲，以及高達10TΩ的輸入阻抗，使得即使在兆歐級別的源阻抗條件下也能保持高精度。此外，它還具備低電壓噪聲（典型值為13nV/√Hz）、寬電源范圍（單電源供電從3V到36V）、軌到軌輸出等特性，使其成為高性能應用的理想選擇。

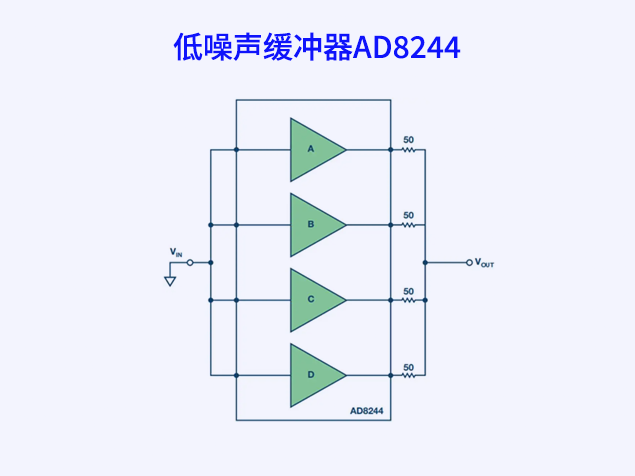

特別地，AD8244的設計允許通過并聯多個緩沖器來減少電壓噪聲。例如，兩個緩沖器并聯可將電壓噪聲降低至原值的√2倍，四個并聯則能減半電壓噪聲。雖然這種方法可能會輕微增加偏置電流、電流噪聲及輸入電容，但在許多應用場景中，這些副作用是可以接受甚至忽略不計的。為了防止因各輸出間的細微差異導致額外電流流動，可以在輸出間加入50Ω的小電阻，不過在功耗不是主要考量的應用中，可以省略這些電阻以提高可用輸出電流。
AD8244不僅適用于要求高精度的應用場合，而且其靈活性足以應對各種需要單位增益緩沖器的場景，即便是低源電阻的情況也不例外。它的低功耗設計（每放大器的最大電源電流為250μA），加上獨特的引腳布局提供的保護功能，進一步增強了其在實際應用中的價值。
如需AD8244產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
