AD7606B是ADI(亞德諾)一款高性能的16位同步采樣模擬-數字數據采集系統（DAS），專為高精度、高速度的數據采集需求設計。它集成了8個通道，每個通道均配備模擬輸入鉗位保護、可編程增益放大器（PGA）、低通濾波器、16位逐次逼近寄存器（SAR）和模數轉換器（ADC）。此外，AD7606B還提供靈活的數字濾波器、低漂移2.5V精密基準電壓源以及基準電壓緩沖器，適用于驅動ADC，并支持靈活的并行和串行接口。

AD7606B關鍵特性與優勢

AD7606B采用5V單電源供電，在所有通道以800kSPS的吞吐量采樣時，能夠提供±10V、±5V和±2.5V的真實雙極輸入范圍。其輸入鉗位保護機制可以承受高達±21V的電壓沖擊，確保設備在惡劣環境下仍能穩定運行。該器件具有5MΩ的模擬輸入阻抗，即使在輸入信號斷開并通過10kΩ外部電阻接地的情況下，也能保持小于20LSB的雙極零代碼誤差。

由于采用了單電源供電、片內濾波和高輸入阻抗的設計，AD7606B無需外部驅動運算放大器，簡化了電路設計。對于需要更高噪聲性能的應用場景，AD7606B的靈活數字濾波器可以在較低的吞吐率下顯著提升系統性能。

AD7606B軟件模式下的高級功能

在軟件模式下，AD7606B提供了多種高級功能，包括但不限于：

額外的±2.5V模擬輸入范圍。

每通道可選模擬輸入范圍（±10V、±5V和±2.5V）。

支持高達OS×256的過采樣選項。

每通道系統相位、系統失調和系統增益校準功能。

模擬輸入開路檢測器。

診斷多路復用器。

多種監測功能，如SPI無效讀/寫、循環冗余校驗（CRC）、過壓和欠壓事件、持續忙碌監視器和復位檢測等。

AD7606B應用領域

AD7606B廣泛應用于多個領域，特別是在電力線路監控、保護繼電器、多相電機控制、儀器儀表和控制系統以及數據采集系統中表現出色。例如，在保護繼電器應用中，AD7606B能夠提供高精度的電流和電壓測量，結合其強大的自診斷和監控特性，確保系統的可靠性和安全性。

AD7606B特性總結

16位分辨率：確保高精度的數據采集。

800 kSPS采樣率：適用于高速數據采集需求。

±10V、±5V、±2.5V輸入范圍：適應不同應用場景的需求。

輸入鉗位保護：最高可達±21V，增強設備耐用性。

模擬輸入開路檢測：提高系統可靠性。

自診斷和監控功能：包括CRC差錯校驗、過壓/欠壓事件監測等，確保系統穩定運行。

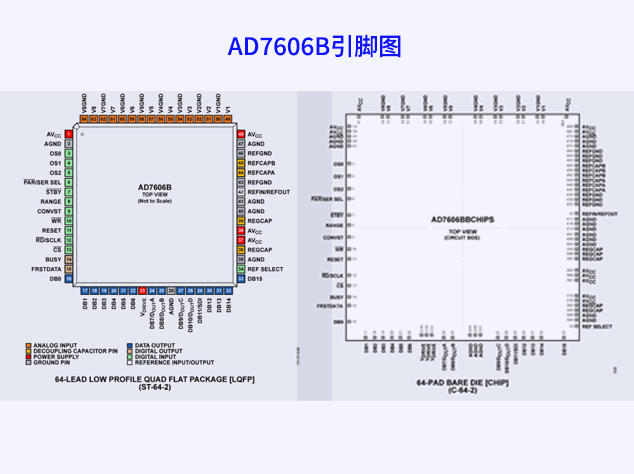

AD7606B引腳圖

AD7606B可選型號

AD7606BBCHIPS

AD7606BBSTZ

AD7606BBSTZ-RL
