在自動測試設備（ATE）、精密儀器和通信系統中，對高精度、高帶寬模擬信號切換的需求日益增長。Analog Devices推出的ADG2412（訂購型號：ADG2412BCPZ-REEL7）是一款四通道單刀單擲（SPST）模擬開關，憑借其低導通電阻、寬電源適應性和靈活的邏輯兼容能力，成為替代傳統機械繼電器或PhotoMOS器件的理想選擇。ADI代理商、原廠貨源 - 深圳市中芯巨能電子有限公司-中芯巨能為您介紹ADG2412：關鍵電氣特性、應用領域及引腳圖。如需ADG2412數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

器件架構與核心性能指標

ADG2412集成了四個獨立的雙向模擬開關，每個通道均可在數字控制輸入為邏輯“1”時導通。其模擬信號范圍支持從VSS至VDD – 2 V，適用于多種電壓軌配置下的信號切換任務。

關鍵電氣特性如下：

超低導通電阻（RON）：典型值僅0.5 Ω，顯著降低信號路徑壓降；

平坦的RON曲線：在整個模擬信號范圍內波動小于0.003 Ω，確保音頻、視頻等敏感信號的線性度與保真度；

高電流承載能力：每個通道可持續通過高達847 mA的電流，滿足功率級信號切換需求；

優異的THD性能：在1 kHz下總諧波失真（THD）達–122 dB，適用于高保真音頻應用；

導通電容（CON）低至28 pF，優化了RON與CON之間的平衡，提升高頻信號切換性能。

靈活的電源與邏輯接口設計

ADG2412支持多種供電模式：

雙電源供電：最高可達±16.5 V，適用于處理雙極性模擬信號；

單電源供電：支持+16.5 V以內單軌供電，適合單極性應用場景；

非對稱電源操作：允許使用不同幅值的正負電源，提高設計靈活性；

標準工作電壓配置包括 ±15 V、+12 V、±5 V 和 +5 V/–12 V，適配主流工業標準。

其數字控制端口兼容1.8 V、3.3 V和5 V邏輯電平（VINH = 1.3 V，VINL = 0.8 V），無需額外的邏輯電源引腳（VL），簡化系統電源設計并降低成本。

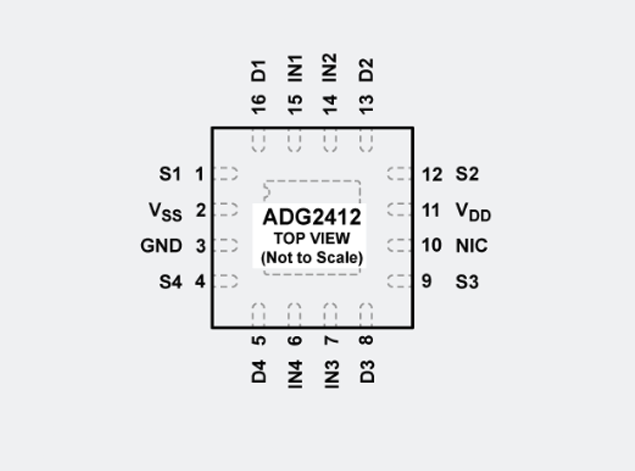

ADG2412引腳圖

ADG2412采用緊湊的16引腳4 mm × 4 mm LFCSP封裝，空間利用率高，適用于高密度PCB布局。此外，該器件與ADG1412引腳兼容，便于用戶在不同性能等級間進行無縫升級或替換。

典型應用場景分析

ADG2412憑借其高性能與廣泛適用性，可應用于多個關鍵領域：

自動測試設備（ATE）：用于多路被測器件（DUT）的高效信號路由與參數測量；

數據采集系統：實現高速、低失真的多通道信號切換；

儀器儀表：作為信號路徑中的電子開關，替代傳統機械繼電器；

航空電子設備：滿足高可靠性、寬溫度范圍的應用需求；

音視頻切換系統：利用低RON和平坦響應特性，確保信號完整性；

通信系統：用于射頻前端、基帶模塊或多路復用器中的信號控制；

繼電器替代方案：提供更長壽命、更快響應速度和更低功耗的固態開關解決方案。

總結

ADG2412以其卓越的電氣性能、靈活的供電方式和廣泛的邏輯兼容性，為工程師提供了一款高效的模擬信號切換解決方案。無論是在ATE測試平臺、高端音頻設備，還是工業控制系統中，ADG2412都能有效提升系統整體性能與穩定性。對于需要替代傳統繼電器或PhotoMOS開關的設計項目，ADG2412無疑是一個值得優先考慮的高性能CMOS開關選項。
