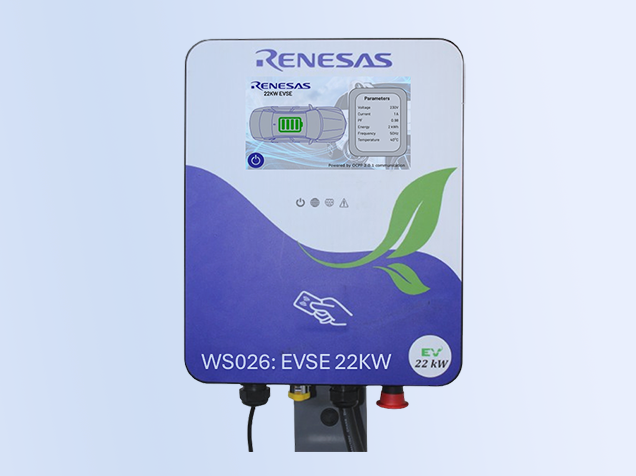

在電動汽車基礎設施快速發展的背景下，充電設備的性能、安全性和智能化水平成為工程師關注的重點。瑞薩科技推出的二級電動汽車充電器（Level 2 EV Charger）是一款高度集成的解決方案，涵蓋電力傳輸、能量計量、安全保護、網絡通信和人機交互等多個關鍵子系統，適用于住宅、商業及公共充電站等多種部署場景。瑞薩代理商-中芯巨能為您介紹瑞薩二級電動汽車充電器解決方案優勢及芯片資源。

高效電能管理與精準計量

該充電器支持高達22kW的交流輸出功率（32A，三相415V輸入），采用雙極40A支路電路保護器，并配備標準SAE J1772?連接器與18英尺電纜，滿足主流電動汽車的充電需求。

在能量計量方面，系統通過RA2A2系列MCU管理的高精度模擬前端實現±1%的計量精度。該MCU基于48MHz Arm? Cortex?-M23內核，集成了高分辨率ADC、雙Bank閃存以支持安全OTA更新，以及硬件級加密引擎（AES、TRNG等），確保數據完整性與系統安全性。校準參數和應用代碼存儲于AT25SF081B串行Flash中，具備防篡改機制和唯一序列號保護功能，為系統提供可信的數據來源。

此外，iW1821 AccuSwitch?數字PWM控制器負責主電源轉換環節，配合1200V雙極型晶體管（BJT）實現高效功率開關控制。其PrimAccurate?主邊控制算法無需光耦即可實現交叉穩壓，同時支持準諧振模式下空載功耗低于50mW，符合全球能效標準。

多重安全防護機制設計

作為涉及人身與電網安全的關鍵設備，瑞薩充電器內置多重主動保護措施：

漏電流檢測：采用專用充電電路中斷裝置（CCID），靈敏度達5mA，滿足UL 2231-2對五通道獨立檢測的要求；

自動復位機制：故障解除后可延遲15分鐘自動恢復運行，減少人工干預；

接頭拔出響應：當用戶在充電過程中拔出插頭時，系統立即切斷輸出電壓，防止電弧或殘余電壓風險；

標準合規性：全面符合UL 2231-1/2、UL 2594及NEC 625條款，保障設備在各種環境下的安全運行。

智能連接與遠程管理能力

為適應多樣化的部署環境，瑞薩充電器支持本地與廣域網（WAN）雙模通信方案：

蜂窩網絡：集成CDMA/GPRS調制解調器，適用于無寬帶覆蓋區域，確保遠程固件升級、會話日志上傳和設備診斷的持續在線；

Wi-Fi連接：由DA16200MOD超低功耗Wi-Fi模塊提供支持，已通過FCC、CE等認證，適合OCPP協議通信、動態負載管理與遠程配置；

藍牙LE與NFC：

DA14531MOD藍牙5.1模塊支持智能手機配對，實現免拆機配置與固件燒錄；

PTX100R NFC讀卡IC支持EMVCo 3.1標準，提供“輕觸啟動”式身份驗證，確保訪問安全性并簡化用戶操作流程。

直觀人機界面（HMI）實現

瑞薩RA6M3 MCU構建了完整的HMI平臺，搭載Arm Cortex-M4處理器，集成TFT控制器、2D圖形加速器和JPEG解碼引擎，支持流暢的UI渲染與實時數據顯示。用戶可通過觸摸屏查看當前充電狀態、電壓電流參數、累計電量等信息。

該MCU還具備以太網MAC控制器與USB高速接口，支持傳感器數據與云端服務之間的高速通信，降低顯示刷新延遲。結合FreeRTOS與靈活配置軟件包（FSP），系統具備良好的擴展性，未來可輕松適配其他RTOS或中間件。

結語

瑞薩二級電動汽車充電器通過模塊化架構、高精度計量、多重安全機制與智能聯網能力，為工程師提供了一個可擴展、安全且高效的參考設計平臺。無論是用于產品開發還是系統評估，該方案都展現了在EVSE領域中領先的技術整合力與工程實用性。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
