在隔離型DC-DC電源拓撲中，推挽（Push-Pull）結構因其對稱性、低輸出噪聲和良好的效率表現，廣泛應用于需要直流隔離與信號鏈供電的精密系統中。與反激式類似，該拓撲通過變壓器實現輸入與輸出的電氣隔離，但其工作方式?jīng)Q定了最大占空比不得超過50%，這一特性對輸入電壓變化范圍提出了限制。

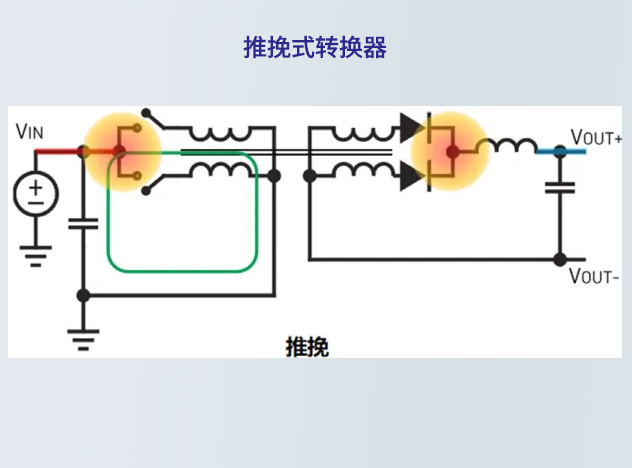

如圖1所示，推挽式轉換器采用兩個功率開關交替導通的方式，在初級側形成正負交替的激勵電流。次級側通過中心抽頭整流結構配合LC濾波器輸出穩定電壓。這種結構使得輸出端具有較低的紋波和噪聲，特別適合對供電質量要求較高的模擬前端或傳感器接口電路。

圖1

從布局角度來看，推挽拓撲存在一個主要熱環路——位于輸入側。雖然每個開關僅在一個半周期內導通，但由于交替切換，仍需注意熱環路面積控制，以降低高頻輻射干擾。此外，由于變壓器通常體積較大，可能影響整體PCB布局優化空間。

與反激式相比，推挽拓撲的優勢在于更低的共模漏電流，這對滿足安規認證和EMC標準尤為重要。然而，其局限性也較為明顯：

輸入電壓波動可能導致次級輸出電壓偏移；

占空比被嚴格限制在50%以內，不適用于寬VIN范圍輸入場景；

變壓器設計復雜度較高，尤其在高頻應用中需考慮磁芯飽和與繞組平衡問題。

工程師設計建議：

輸入穩壓預處理：若輸入電壓波動較大，建議前級加入預穩壓環節，以保證次級輸出穩定性；

變壓器設計優化：選用高磁導率磁芯材料，優化繞組結構以減小漏感，提升效率并抑制電壓尖峰；

同步整流替代方案：在次級側可考慮使用同步整流技術，進一步提高效率；

EMI抑制措施：合理布置熱環路路徑，結合輸入濾波電容和屏蔽手段降低傳導與輻射噪聲。

推薦型號及適用場景：

LT3999：支持2.7V至36V輸入，雙通道1A輸出能力，具備可編程電流限值與高達1MHz頻率調節功能，適合高靈活性工業與通信類應用；

MAX13253：內置擴頻技術，支持250kHz/600kHz頻率切換，低噪聲控制架構，適用于對EMI敏感的精密儀器供電；

MAX256：集成度高，支持3.3V或5V輸入，提供3W隔離輸出，適合小型化、低功耗隔離電源模塊設計。

如需以上產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。深圳市中芯巨能電子有限公司為制造業廠家的工程師或采購提供選型指導+數據手冊+樣片測試等服務。

綜上所述，推挽式拓撲憑借其低輸出噪聲、低共模漏電流和結構對稱性，成為信號鏈隔離供電的理想選擇。盡管存在占空比限制和變壓器體積挑戰，但在特定應用場景下仍具不可替代優勢。工程師應根據系統需求權衡性能與復雜度，合理選型并優化設計，以實現高效穩定的隔離電源解決方案。
