ADI的LTM8042是一款高集成度、可配置的μModule? LED驅動器，支持升壓、降壓及降壓-升壓三種拓撲結構。其輸入電壓范圍為3V至30V，最大LED電流可達1A，并具備高達3000:1的True Color PWM調光比，適用于工業掃描儀、汽車照明、航空顯示等多種對亮度與效率有高要求的應用。代理銷售ADI旗下全系列IC電子元器件-中芯巨能為您介紹LTM8042產品優勢及關鍵特性。如需LTM8042產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

一、拓撲結構選擇原則

LTM8042的最大優勢在于其靈活的拓撲配置能力，工程師可根據輸入電壓與LED燈串電壓關系選擇最合適的驅動方式：

升壓拓撲：適用于VIN < VF（LED總正向壓降）的情況，如12V或更低電源軌驅動多個串聯LED；

降壓拓撲：用于VIN > VF的場合，常見于24V工業或汽車系統；

降壓-升壓拓撲：適合VIN可能高于或低于VF的寬輸入電壓應用，如電池供電設備。

二、升壓模式應用詳解

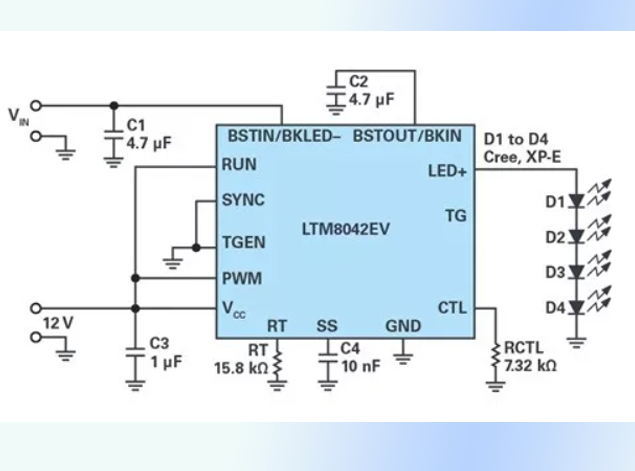

在升壓配置中（圖1），BSTIN/BKLED–引腳接輸入電源，LED陰極接地。當內部MOSFET導通時，電感儲能；關斷時，電感反向放電，將電壓提升至高于輸入值以驅動LED串。

圖1

該模式適合低輸入電壓場景，例如5.75V至10.25V輸入驅動四個串聯LED。PWM調光通過控制占空比調節平均LED電流，調光頻率由外部RCLR電阻設定。

三、降壓模式設計要點

降壓拓撲適用于VIN明顯高于LED燈串電壓的情形，如汽車12V或工業24V系統。此時，BSTOUT/BKIN引腳接入VIN，LED陰極連接至BSTIN/BKLED–端子。

MOSFET導通時，電流流經LED和電感至地；關斷時，電感通過續流二極管維持電流，確保LED穩定工作。輸出濾波電容C5有助于降低紋波，提高光輸出穩定性。

四、降壓-升壓模式適應寬輸入范圍

在電池或太陽能供電系統中，輸入電壓可能波動較大。此時采用降壓-升壓拓撲最為合適，允許LED電壓高于或低于輸入電壓。

電路中，VIN與LED陰極均接至BSTIN/BKLED–引腳。MOSFET導通時，電感充電；關斷時，電感電壓反轉并通過二極管D向輸出供電，使LED電壓升高。輸出濾波電容C2有效抑制高頻噪聲，保證恒定電流輸出。

五、性能對比與實測結果

使用DC1511演示板測試三種拓撲，在相同LED負載、輸出電流和開關頻率條件下，各拓撲效率曲線如圖5所示。結果顯示：

升壓模式效率略低于其他兩種，因需升壓至更高電壓；

降壓模式效率最優，適合VIN遠高于VF的場景；

降壓-升壓模式在寬輸入范圍內表現均衡，適用于動態變化的電源環境。

此外，LTspice仿真工具也提供LTM8042模型，便于工程師在設計階段進行驗證與優化。

六、關鍵特性總結

LTM8042不僅具備靈活拓撲配置能力，還集成了多項增強功能：

支持250kHz～2MHz可調開關頻率，兼顧EMI與效率；

恒流/恒壓雙模式控制，提升系統穩定性；

真彩PWM調光（3000:1），實現細膩亮度調節；

超低關斷電流（<1μA），延長電池壽命；

RoHS合規封裝，尺寸僅9mm × 15mm × 2.82mm，適合緊湊布局。

七、結語

LTM8042憑借其高集成度、靈活拓撲結構和卓越調光性能，成為多種LED驅動應用的理想選擇。對于需要在不同輸入條件與負載需求之間切換的設計任務，LTM8042提供了統一且高效的解決方案。工程師應根據具體應用場景合理選擇拓撲結構，并結合LTspice仿真工具優化設計流程，以充分發揮其性能優勢。
