納芯微于2025年5月8日正式推出其最新產品——NSD3602-Q1系列雙通道半橋柵極驅動芯片，旨在滿足汽車車身應用中多電機或多負載場景的需求。這款新型驅動器不僅支持單路直流有刷電機的驅動，還能同時管理1到2路電磁閥，為諸如車窗升降、電動座椅、門鎖、電動尾門以及比例閥等應用場景提供了高效解決方案。代理銷售納芯微旗下全系列IC電子元器件-中芯巨能為您提供NSD3602-Q1：技術參數詳解、引腳圖、原理圖及訂購料號。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

NSD3602-Q1技術參數詳解

產品特性亮點

NSD3602-Q1在設計上特別考慮到了現代汽車電子系統的復雜性與多樣性需求。它擁有寬泛的工作電壓范圍（4.9V至37V），并集成了電荷泵以實現0~100% PWM控制，確保了在各種工況下的穩定性能。此外，該芯片還具備可編程時序充放電電流驅動(CCPD)，這使得EMC性能得到了極大優化，非常適合應用于如電動尾門和天窗附近的高EMC要求區域。

為了進一步提升靈活性與集成度，NSD3602-Q1提供兩種版本：SPI版本支持16位10MHz SPI通信，而硬件版本則允許通過獨立IO進行配置，減少了對MCU IO資源的占用。內置的一路可編程寬模運放不僅簡化了BOM，同時也保證了精準的電流檢測能力。

可靠性與安全性

納芯微NSD3602-Q1的一大亮點在于其全面的診斷保護功能。從實時電源及電荷泵電壓監控，到欠壓過壓保護，再到VGS及VDS診斷保護，該芯片幾乎涵蓋了所有可能影響系統可靠性的因素。特別是其集成的剎車保護功能，能夠在遇到外部機械作用力導致電壓驟升的情況下，有效防止MOS管因過壓損壞，這對于側滑門、電動踏板等易受沖擊的應用來說尤為重要。

集成電荷泵與CCPD技術

NSD3602-Q1采用的CCPD技術可以根據外部負載(MOSFET)的具體參數和應用需求，靈活調整PWM驅動的三個階段：預充電/預放電、充電/放電以及尾放電（導通僅有兩階段）。這種精細的控制方式不僅降低了輻射及傳導干擾(RE/CE)，還無需外部門級電阻和GS/GD電容，極大地簡化了電路設計。

差分放大器助力精準電流采樣

內部集成的一個高性能差分放大器(CSA)能夠通過測量外部采樣電阻上的差分電壓來精確測量電流，支持可編程增益和偏置、寬共模、雙向輸入等功能。借助CSA模塊，用戶可以輕松實現精準且靈活的電流采樣，既提高了系統的準確性，又節省了成本。

NSD3602-Q1原理圖

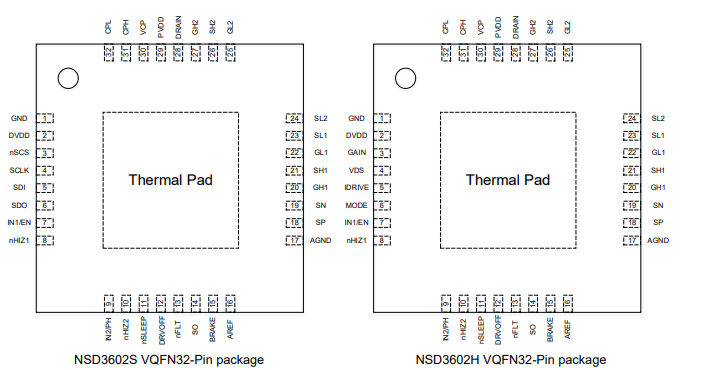

NSD3602-Q1引腳圖

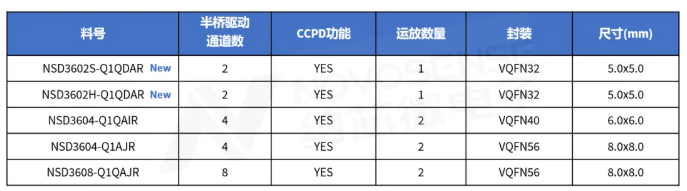

NSD360x-Q1系列訂購料號

NSD3602S-Q1QDAR

NSD3602H-Q1QDAR

NSD3604-Q1QAIR

NSD3604-Q1AJR

NSD3608-Q1QAJR

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

結語

隨著NSD3602-Q1的加入，納芯微進一步豐富了其NSD360x-Q1系列產品線，包括4通道和8通道的半橋驅動產品，為客戶提供更多選擇。無論是追求高集成度還是需要針對特定應用場景定制化解決方案，NSD360x-Q1系列都能滿足需求。對于那些尋求提升車輛安全性和可靠性，同時減少開發時間和成本的工程師們而言，NSD3602-Q1無疑是一個理想的選擇。
